1. Název úlohy Úvodní strana
Ovládání 3 ventilátorů v tunelu Mont Cenis 2.

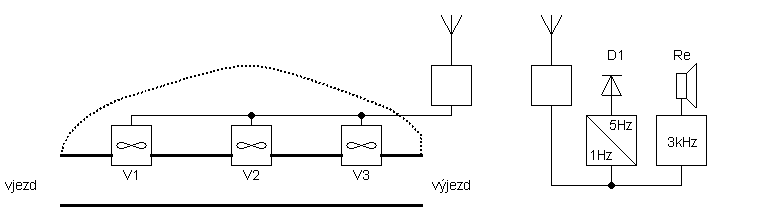

2.1 Navrhněte a realitujte logickou funkci signalizace provozu ventilátorů v tunelu Mont Cenis (13 km, spojuje Lyon s Turínem). Kontrolní světlo A0 začne svítit, jestliže ze tří instalovaných obřích ventilátorů V1, V2, V3, jsou v chodu jen 2 ventilátory (V1+V2, V2+V3).

2.2 Kontrolní světlo A0 začne přerušovaně svítit (1Hz), jestliže ze tří instalovaných obřích ventilátorů V1, V2, V3 jsou v chodu
pouze dva ventiátory (V1+V3).

2.3 Kontrolní světlo A0 začně přerušovaně svítit (5Hz), jestliže ze tří instalovaných obřích ventilátorů, V1, V2, V3 je v chodu pouze jeden ventilátor. Zároveň se spouští i výstražná přerušovaná akustická indikace Re 600 Hz / 5 Hz.

Vstupní jednotka: tlačítko A0 – modul LOG SELECTOR použijte na simulaci chodu ventilátoru 1,

Výstupní jednotka: diodu A0 modulu PC PIO INTERFACE - použijte na zobrazení stavu poruchy.
sluchátko - použijte jako zdroj akustické inditace poruchy dvou ventilátorů.

3. Úkol
3.1 Analýzu platnosti zapojení zpracujte a následně ověřte funkčnost v příslušném simulačním programu.
3.2 Nakreslete schéma zapojení v příslušném programu.
3.3 Zpracujte všechny pravdivostní tabulky.
3.4 Proveďte praktická zapojení v pomocí modulové stavbnice DOMINOPUTER.
3.5 Písemně zpracujte a barevně odlište časové průběhy logických funkcí.
