JK KO jako čítač.

2. ZADÁNÍ
Prakticky ověřte funkci čítače 7490 a 7493 pomocí čtyř JK klopných obvodů sestavených z hradel NAND.  Ověřte  správnost  funkce  jednotlivých  JK KO  a  poté proveďte  zapojení  čítače 7490 a 7493 pomocí  výukové stavebnice DOMINOPUTER a programu RC 2000.

Vstupní jednotka - modul LOG SELECTOR:
                                tlačítko A0  použijte na ovládání vstupu "J" ("S")  JK KO,
                                tlačítko A1  použijte na ovládání vstupu "T" ("C") JK KO,
                                tlačítko A2  použijte na ovládání vstupu "K" ("R") JK KO,
                                tlačítko A3  použijte na ovládání vstupu "S" JK KO,
                                tlačítko A4  použijte na ovládání vstupu "R" JK KO,

Výstupní jednotka - modul PC PIO INTERFACE:
                                dioda A0 - použijte na zobrazení stavu výstupu Q,
                                dioda A1 - použijte na zobrazení stavu výstupu Q,
                                dioda A2 - použijte na zobrazení stavu výstupu Q,
                                dioda A3 - použijte na zobrazení stavu výstupu Q.

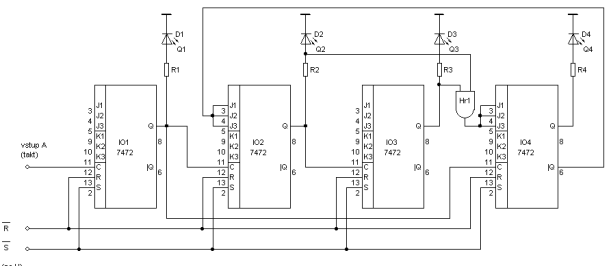

2.1  Proveďte zapojení JK klopného obvodu z hradel NAND a definujte stav výstupní proměnné v závislosti na stavu vstupní                  proměnné. Po ověření správné funkce JK KO proveďte rozšíření zapojení o tři další zapojení JK KO a dle schématu zapojte            čítač 7490. Výstupy každého JK KO zobrazte pomocí DATA INPUT A0 - A3 modulu PC PIO INTERFACE.

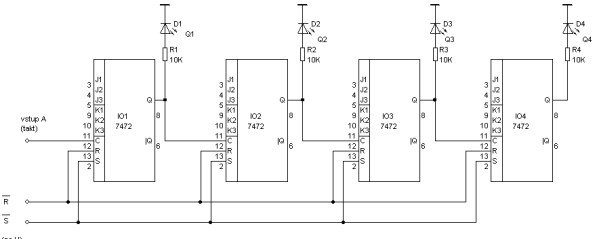

2.2 Proveďte zapojení JK klopného obvodu z hradel NAND a definujte stav výstupní proměnné v závislosti na stavu vstupní                   proměnné. Po ověření správné funkce JK KO proveďte rozšíření zapojení o tři další zapojení JK KO a dle schématu zapojte           čítač 7493. Výstupy každého JK KO zobrazte pomocí DATA INPUT A0 - A3 modulu PC PIO INTERFACE.

2.3  Uveďte z jakých částí je složen čítač 7490 a 7493 a způsoby jeho ovládání (náběžná hrana,  sestupná hrana).

3. ÚKOL
3.1  Proveďte zapojení klopných obvodů dle zadání:

• ovládání jedotlivých vstupů je zajištěno tlačítky modulu LOG SELECTOR,
• zapojení čítače realizujte pouze pomocí výukové stavenice Dominoputer a proveďte porovnání pravdivostních tabulek získaných jednotlivým měřením,
• v praxi rovněž zapojte všechny vstupy J a K klopného obvodu - na úroveň H. (Tyto vstupy nejsou ve schématu zapojeny z důvodu větší přehlednosti).

• proveďte odzkoušení funkce.


3.2  Schéma zapojení  klopných obvodů  překreslete  v  editoru elektrotechnických schémat ProfiCad  a ve formátu EMF vložte do        protokolu o provedení  měření.
