Protokol o provedení měření

1. Název úlohy                                                                                                                                                                      index
Zabezpečovací zařízení.


 2. Zadání

Navrhněte a  realizujte logickou  funkci zabezpečovacího  zařízení  pro  hlídání dvou  dveří(1,2)  a čtyř oken chaty (3,4,5,6). Použijte rozpínací kontakty. Signalizaci narušení objektu řešte opticky (D) a akusticky (siréna Si).
Je-li zařízení zapnuto (skrytým tlačítkem On), dochází při otevření oken nebo dveří nebo všech současně k vyvolání poplachu. Poplach trvá 60s. Jednotlivými LED (D1-D6) rozlište místo otevření (okna, dveře).
Zařízení se uvádí do činnosti skrytým spínačem (On) napájecího napětí umístěným vně objektu.



3. Úkol

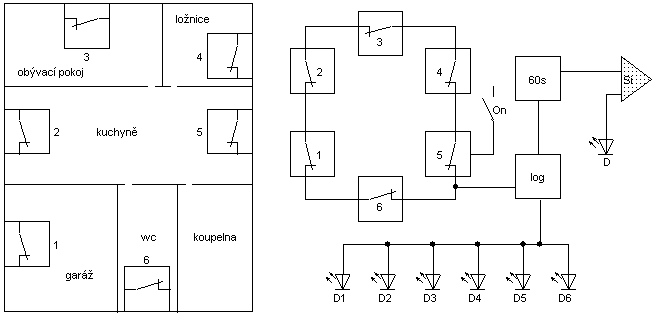

3.1   Nakreslete schéma zapojení v příslušném programu.
3.2   Zpracujte pravdivostní tabulky pro stav, kdy dojde k otevření zabezpečených oken.
3.3   Proveďte praktická zapojení.
3.4   Písemně zpracujte a barevně odlište časové průběhy logických funkcí pro3.2..


4. PŘÍLOHY

5. POZNÁMKY                                                                                                                                                                   index
