Chyba při měření digitálními přístroji

Jednou z nejdůležitějších částí digitálních měřicích přístrojů je převodník analog/digital ( převodník A/D ). Převádí měřenou analogovou veličinu na data pro displej.

    V principu digitální přístroje zobrazují hodnotu měřené veličiny jako násobek hodnoty referenční ( řídící, základní ). V tomto případě převodník přímo srovnává hodnotu měřené veličiny s normálovou veličinou. Normálové veličiny jsou odstupňované do většinou dekadických násobků vstupními odporovými děliči. Ty musí být tak přesně nastavené, aby nezhoršovaly přesnost převodníku.

    Vzhledem k běžně vyšší přesnosti digitálních přístrojů je vhodné rozdělit chybu na dvě části. Chybu úměrnou měřené veličině a na chybu od celého rozsahu odpovídající chybě analogového přístroje.

    Základní chyba při měření digitálními přístroji se skládá z:

a) chyby v % měřené hodnoty ( relativní chyby ) - δ1

             absolutní chyba Δ
δ1 = ————————— • 100
            naměřená hodnota

b) chyby v % rozsahu, nebo v digitech nejméně významné číslice displeje - δ2

            absolutní chyba Δ
δ2 = ————————— • 100
             hodnota rozsahu

Výsledná absolutní chyba je pak daná součtem ( např. pro rozsah napětí ):

             naměřená hodnota                     hodnota rozsahu
ΔU = ————————— • δ1 + ————————— • δ2
                       100                                         100

Výsledná relativní chyba v % je pak:

                           hodnota rozsahu
δ = δ1 + δ2 • ——————————
                         naměřená hodnota

     U digitálních přístrojů se přímo nevyjadřuje třída přesnosti. Především to není tak jednoduché a také rozsahy digitálních přístrojů většinou nemají přesnost stejnou. Výrobci těchto přístrojů udávají přesnost pro skupiny rozsahů, které se většinou liší pro různé veličiny. Obecně lze konstatovat, že měření stejnosměrných veličin bývá přesnější než měření veličin střídavých. Je to dané tím, že se střídavé hodnoty je nutné složitěji upravit pro vstup převodníku.

    Relativní chyba, která udává přesnost digitálních přístrojů, se skládá ze dvou hodnot:

a) chyba čtení naměření hodnoty ( reading ). Proto se v průvodní dokumentaci multimetrů udává zkratkou rdg. Tato chyba je v celém rozsahu konstantní. Značí se δ1 a udává se v %.

b) druhou část chyby - δ2 - mohou být údaje:

1) počet digitů posledního místa ( nejméně významné číslice ) displeje – tento údaj bývá udáván jako součet k chybě rdg. Pro celkový výpočet chyby je nutné jej přepočítat na údaj v %. Tato verze bývá u výrobců častější.

              udaný počet digitů posledního místa displeje
δ2 = ———————————————————— • 100
               celkový počet ( maximální ) digitů displeje

2) chyba z měřicího rozsahu ( full scale ). Tento údaj se uvádí většinou pod zkratkou f.s. nebo FS. Je uváděný přímo v %. V prospektech běžných multimetrů se tato možnost vyskytuje sporadicky.

Celková relativní chyba v % je tedy:


                           rozsah přístroje
δ = δ1 + δ2 • —————————
                         naměřená hodnota

    Pro příklad si uveďme údaje běžného multimetru, např. M890G, rozsahy pro měření stejnosměrného napětí. Protože tento multimetr má uvedené rozsahy v dekadických násobcích 2, jedná se o tzv. 3 a 1/2 místný displej s max. hodnotou 1999 digitů, respektive 2000.

Výrobce udává:

DC napětí

rozsah

chyba

rozlišení

200mV

+/- 0,5% of rdg +/- 1 digit

100µV

2V

1mV

20V

10mV

200V

100mV

1000V

+/- 0,8% of rdg +/- 2 digit

1V


Pro celý rozsah, např. 20 V, tedy platí:


                     udaný počet digitů posledního místa displeje                                   1
δ = δ1 + ———————————————————— • 100 = 0,5 + ——— • 100 = +/- 0,55 %
                       celkový počet ( maximální ) digitů displeje                                 2000

Celková relativní chyba pro konkrétní naměřené napětí ( např. 15V a rozsah 20V ) je tedy:

                        hodnota rozsahu                              20
δ = δ1 + δ2 • ———————— = 0,5 + 0,05 • —— = +/- 0,57 %
                      naměřená hodnota                             15

Pro celý rozsah, např. 1000 V, tedy platí:

                     udaný počet digitů posledního místa displeje                                   2
δ = δ1 + ———————————————————— • 100 = 0,8 + ——— • 100 = +/- 0,9 %
                      celkový počet ( maximální ) digitů displeje                                  2000

Celková relativní chyba pro konkrétní naměřené napětí ( např. opět 15V a rozsah 1000V ) je tedy:

                        hodnota rozsahu                            1000
δ = δ1 + δ2 • ———————— = 0,8 + 0,1 • —— = +/- 7,47 %
                       naměřená hodnota                            15

Praktický příklad:


Na uvedeném multimetru na rozsahu 20 V bylo naměřeno napětí UDC = 1,78 V.


Podle tabulky přesnosti zjistíme a spočítáme:

δ1 = +/- 0,5 %

            počet digitů posledního místa displeje                            1
δ2 = ———————————————— • 100 = = ——— • 100 = +/- 0,05%
                      maximální počet digitů                                     1999

Celková relativní chyba rozsahu:

δ = δ1 + δ2 = 0,5 + 0,05 = +/- 0,55 %


Pro naměřenou hodnotu je relativní chyba tedy:


                        hodnota rozsahu                              20
δ = δ1 + δ2 • ———————— = 0,5 + 0,05 • —— = +/- 1,06 %
                      naměřená hodnota                           1,78




Výsledná absolutní chyba:


             naměřená hodnota                    hodnota rozsahu                       1,78                    20
ΔU = ————————— • δ1 + ————————— • δ2 = = — • 0,5 + —— • 0,05 = 0,0089 + 0,01 = +/- 18,9 mV
                        100                                        100                                 100                   100

    Z výsledku je vidět, že v tomto případu je chyba podstatně větší. Je tudíž evidentní, že rozsah nebyl zvolený pro toto napětí správně a proto nebylo možné efektivně využít přesnost měřicího přístroje. Na displeji si rovněž můžeme, či spíše musíme, všimnout, že 1. číslice není obsazená. To znamená, že pro měření tohoto napětí je multimetr přepnutý na zbytečně vysoký rozsah. Ideální stav je, jestliže jsou místa displeje využité všechny. To samozřejmě vždy není možné, z příčin výše uvedených. V tomto konkrétním případu jsme se ale jako obsluha velké chyby dopustili.

Pro opakované měření tedy zvolíme rozsah 2V.


Na uvedeném multimetru na rozsahu 2 V bylo naměřeno napětí UDC = 1,778 V.

Podle tabulky přesnosti zjistíme a spočítáme:

δ1 = +/- 0,5 %

            počet digitů posledního místa displeje                          1
δ2 = ———————————————— • 100 = = ——— • 100 = +/- 0,05%
                     maximální počet digitů                                     1999

Celková relativní chyba rozsahu:

δ = δ1 + δ2 = 0,5 + 0,05 = +/- 0,55 %

Relativní chyba pro tento rozsah je stejná jako v předešlém měření.

Ale pro naměřenou hodnotu je relativní chyba:


                        hodnota rozsahu                                 2
δ = δ1 + δ2 • ——————— = 0,5 + 0,05 • —— = +/- 0,556 %
                       naměřená hodnota                           1,778




Výsledná absolutní chyba:


             naměřená hodnota                    hodnota rozsahu                        1,778                        2
ΔU = ————————— • δ1 + ————————— • δ2 = = — • 0,5 + —— • 0,05 = 0,0089 + 0,001 = +/- 9,9 mV
                       100                                         100                                   100                       100

    Uvedené příklady jsou důkazem, že vhodná volba měřicího rozsahu je pro přesné měření velmi důležitá. Displej multimetru je ideálně obsazený. Tímto způsobem postupujeme při měření kterékoli veličiny měřicím přístrojem podobného typu. Tyto přístroje mají rozsahy pevně nastavené a vhodnou volbu musí provést obsluha.

    Jestliže máme k dispozici multimetr, který vhodný rozsah volí automaticky, je měření pohodlnější. Samozřejmě, nikde není záruka, že bude také přesnější. Vše závisí na parametrech použitého měřicího přístroje.

    Pro další příklad můžeme uvést měření stejnosměrného napětí multimetrem CM 2703. Jedná se o modernější měřicí přístroj než-li předchozí M890G. Tento přístroj je již vybavený automatickou volbou rozsahů. Displej je 3 a 3/4 místný, tzn. maximální hodnota 3999. Proto jsou měřicí rozsahy nastaveny v dekadických násobcích hodnoty 4.

Výrobce udává:
DC napětí

rozsah

chyba

rozlišení

400mV

+/- 0,8% of rdg + 2 digit

100µV

4V

+/- 0,8% of rdg + 3 digit

1mV

40V

10mV

400V

100mV

600V

1V


Celková relativní chyba pro celý rozsah, např. 400 V, tedy bude:

                     udaný počet digitů posledního místa displeje                                   3
δ = δ1 + ———————————————————— • 100 = 0,8 + ——— • 100 = +/- 0,875 %
                      celkový počet ( maximální ) digitů displeje                                  3999

Celková relativní chyba pro konkrétní naměřené napětí ( např. 100V ) na tomto rozsahu vypočítáme:

                          hodnota rozsahu                                  400
δ = δ1 + δ2 • ———————— = 0,8 + 0,075 • —— = +/- 1,1 %
                        naměřená hodnota                                 100

Praktický příklad:
S tímto multimetrem jsme naměřili hodnotu UDC = 8,68 V. Měřicí rozsah přístroj našel sám, ale podle tabulky přesnosti lze poznat, že je nastavený rozsah 40 V.
Podle tabulky přesnosti zjistíme a spočítáme:

δ1 = +/- 0,8 %

            počet digitů posledního místa displeje                         3
δ2 = ———————————————— • 100 = = ——— • 100 = +/- 0,075%
                     maximální počet digitů                                    3999

Celková relativní chyba rozsahu:

δ = δ1 + δ2 = 0,8 + 0,075 = +/- 0,875 %

Pro naměřenou hodnotu je relativní chyba:

                          hodnota rozsahu                                    40
δ = δ1 + δ2 • ———————— = 0,8 + 0,075 • —— = = +/- 1,146 %
                        naměřená hodnota                                  8,68

Výsledná absolutní chyba:

             naměřená hodnota                    hodnota rozsahu
ΔU = ————————— • δ1 + ————————— • δ2 =
                       100                                         100

      8,68                   40
= —— • 0,8 + —— • 0,075 = 0,694 + 0,03 = +/- 724 mV
      100                  100

Naměřené napětí je přibližně ve 1/4 výchylky. Chyba je, vzhledem k hodnotě, celkem značná.

Uveďme si ještě jeden příklad, kdy naměřené napětí je vyšší.

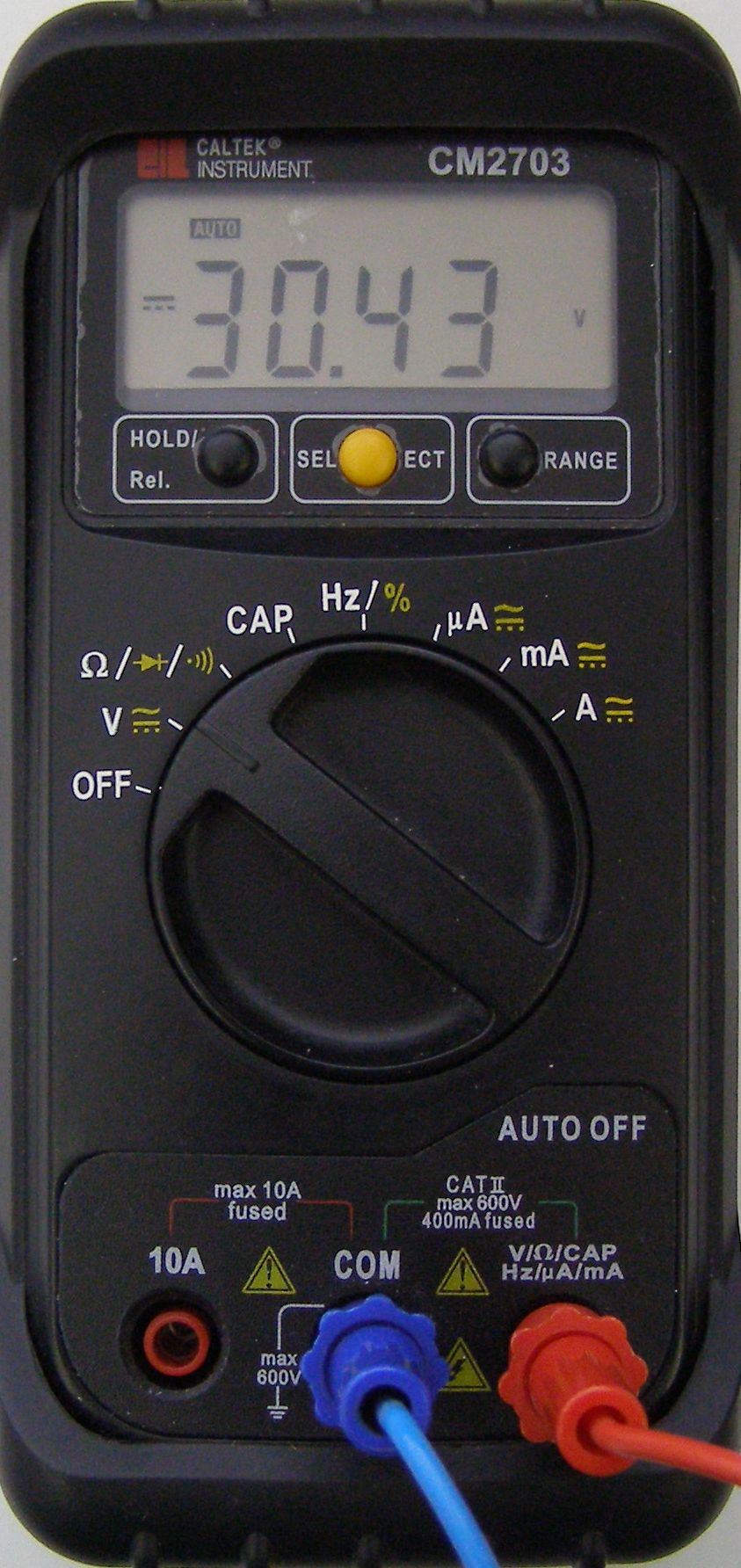

Nyní jsme naměřili hodnotu UDC = 30,43 V, přibližně 3/4 výchylky. Měřicí rozsah je stejný.

Údaje pro určení možné chyby je stejný:

δ1 = +/- 0,8 %

            počet digitů posledního místa displeje                      3
δ2 = ———————————————— • 100 = ——— • 100 = +/- 0,075%
                      maximální počet digitů                                3999

Celková relativní chyba rozsahu:

δ = δ1 + δ2 = 0,8 + 0,075 = +/- 0,875 %

Relativní chyba pro tento rozsah je totožná s chybou v předešlém příkladu. Pro tuto naměřenou hodnotu je však měření přesnější:

                        hodnota rozsahu                                 40
δ = δ1 + δ2 • ———————— = 0,8 + 0,075 • —— = +/- 0,899 %
                       naměřená hodnota                             30,43

Výslednou absolutní chybu určíme stejným postupem:

             naměřená hodnota                     hodnota rozsahu
ΔU = ————————— • δ1 + ————————— • δ2 =
                     100                                           100

     30,43                  40
= — • 0,8 + —— • 0,075          = 0,243 + 0,03 = +/- 273 mV
                                                                          100                   100

Všeobecně tedy platí, že více využitý rozsah je vždy přesnější a že prakticky neexistuje bezchybné měření.
